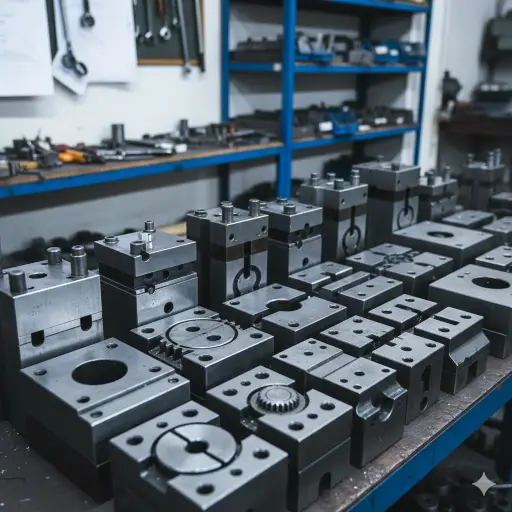

قالب سنبه‌زنی (Punching Die / Punch & Die) مجموعه‌ای از اجزای سخت‌کاری‌شده و دقیق است که روی پرس نصب می‌شود تا عملیات‌هایی مثل سوراخ‌کاری، برش، پانچ، شیارزنی و حتی فرم‌دهی‌های سبک روی ورق فلزی را سریع، تکرارپذیر و اقتصادی انجام دهد.

مزیت اصلی این سیستم نسبت به ماشین‌کاری‌های تکی این است که با یک بار تنظیم، می‌توانید هزاران تا میلیون‌ها قطعه را با ابعاد یکنواخت تولید کنید مشروط به اینکه طراحی، متریال و نگهداری درست باشد.

بخوانید: سنبه ماتریس

قالب سنبه‌زنی دقیقاً از چه اجزایی تشکیل می‌شود؟

در یک نگاه، قالب سنبه‌زنی استاندارد معمولاً این اجزا را دارد:

• سنبه (Punch): ابزار برشی/نفوذی که وارد ورق می‌شود و شکل سوراخ یا لبه برش را ایجاد می‌کند.
• ماتریس (Die): بخش مقابل سنبه که حفره/دهانه برش را دارد و ورق را پشتیبانی می‌کند.
• استریپر (Stripper Plate): ورق/قطعه‌ای برای جدا کردن ورق از سنبه و جلوگیری از بالا آمدن ورق با سنبه.
• گاید پین و بوش (Guide Pillar & Bush): تضمین هم‌محوری و کاهش ضربه و سایش.
• کفشک بالا و پایین (Upper/Lower Shoe): بدنه نگهدارنده اجزا و محل نصب روی پرس.
• پلیت نگهدارنده سنبه (Punch Holder): تثبیت سنبه و کنترل بارگذاری.
• سیستم خروج ضایعات (Slug Ejection / Knockout): جلوگیری از گیرکردن ضایعات در ماتریس.

نکته مهم: بسیاری از مشکلات رایج (شکست سنبه، پلیسه زیاد، گیرکردن ضایعات) ریشه در طراحی نامناسب استریپر، گایدینگ ضعیف یا لقی اشتباه دارند.

قالب سنبه‌زنی چه کاربردهایی دارد؟

قالب سنبه‌زنی در اکثر صنایع ورق‌کاری حضور دارد:

• تولید قطعات خودرویی (براکت‌ها، صفحات تقویتی، قطعات اتصال)
• صنایع لوازم خانگی (بدنه، براکت، قطعات مونتاژی)
• تابلو برق و صنایع الکتریکال (پانچ سوراخ‌های استاندارد)
• تولید اتصالات فلزی، یراق‌آلات، قفل و لولا
• قطعات تهویه، کانال و HVAC
• خطوط تولید با تیراژ بالا که نیاز به دقت + سرعت دارند

انواع قالب سنبه‌زنی (انتخاب درست = کاهش هزینه واقعی)

بسته به تیراژ، پیچیدگی و دقت موردنیاز:

قالب ساده (Single Operation)

برای یک عملیات مثل یک سوراخ یا یک برش ساده در هر ضربه پرس.

مناسب برای تیراژ کم تا متوسط و قطعات ساده.

قالب مرکب (Compound)

چند عملیات در یک ایستگاه و یک ضربه (مثلاً سوراخ‌کاری و برش محیطی همزمان).

مزیت: خروجی دقیق‌تر و هم‌محورتر نسبت به چندمرحله‌ای.

قالب پروگرسیو (Progressive Die)

ورق به‌صورت نوار تغذیه می‌شود و در چند ایستگاه پشت سر هم عملیات انجام می‌گیرد.

بهترین انتخاب برای تیراژ بالا و کاهش زمان سیکل.

نکات طلایی طراحی قالب سنبه‌زنی (جایی که سود/ضرر تولید تعیین می‌شود)

۱) لقی (Clearance) بین سنبه و ماتریس را مهندسی کنید

لقی کم ⇒ نیروی پرس بالا، احتمال لب‌پریدگی و شکست

لقی زیاد ⇒ پلیسه زیاد، کیفیت لبه پایین، انحراف ابعادی

لقی مناسب تابعی از موارد زیر است:

• جنس ورق (نرم/سخت، آلیاژی/معمولی)
• ضخامت ورق
• کیفیت لبه مورد انتظار (پلیسه مجاز)
• نوع عملیات (پانچ، بلنک، نیم‌برش و…)

اگر هدف شما تولید صنعتی پایدار است، «لقی» باید به‌عنوان یک پارامتر طراحی دیده شود نه یک حدس تجربی.

۲) نیروی موردنیاز پرس را درست تخمین بزنید

برای برش/پانچ، تخمین رایج نیروی برش:

$$F\approx L\times t\times \tau$$

• $L$: محیط برش (mm)
• $t$: ضخامت ورق (mm)
• $\tau$: مقاومت برشی ماده (N/mm²)

خروجی این محاسبه در انتخاب پرس، طراحی کفشک، استحکام نگهدارنده‌ها و حتی نوع گایدینگ اثر مستقیم دارد.

۳) استریپر را دست‌کم نگیرید

استریپر خوب:

• از بالا آمدن ورق جلوگیری می‌کند
• کیفیت لبه را پایدارتر می‌کند
• عمر سنبه را افزایش می‌دهد
• ریسک گیرکردن را کم می‌کند

۴) گایدینگ دقیق = کاهش لقی‌های مخرب

اگر گاید پین/بوش ضعیف یا نامیزان باشد، سنبه با ضربه‌های خارج از محور کار می‌کند و نتیجه:

• شکست‌های پی‌درپی سنبه
• بیضی شدن سوراخ‌ها
• سایش غیرعادی ماتریس

انتخاب متریال قالب سنبه‌زنی (قلب ماجرا)

انتخاب فولاد به دما، ضربه، سایش، جنس ورق و تیراژ وابسته است. در کاربردهای رایج قالب‌های سردکار، خانواده‌هایی مثل D2 / SPK (در ادبیات بازار ایران) به خاطر مقاومت سایشی بالا بسیار استفاده می‌شوند.

چک‌لیست انتخاب فولاد (عملی و تصمیم‌ساز)

• تیراژ تولید چقدر است؟
• ورق از چه جنسی است؟ (مثلاً ST37، استنلس، فنری، گالوانیزه…)
• آیا شوک/ضربه زیاد دارید یا بیشتر سایش مهم است؟
• محدودیت هزینه و زمان ساخت چقدر است؟
• برنامه تیزکاری/سرویس در خط تولید دارید یا نه؟

نکته صنعتی: فولاد خوب بدون عملیات حرارتی صحیح و کنترل اعوجاج، در عمل «فولاد خوب» نیست.

عملیات حرارتی و پوشش‌ها (برای افزایش عمر واقعی قالب)

برای افزایش عمر سنبه/ماتریس معمولاً روی این موارد تمرکز می‌شود:

• سختکاری و تمپر صحیح (برای تعادل سختی/چقرمگی)
• کنترل ترک‌های مویی و دفرمه شدن
• در برخی پروژه‌ها: پوشش‌های مقاوم به سایش (بسته به استراتژی هزینه)

کنترل کیفیت بعد از ساخت قالب (قبل از اینکه خط تولید زمین بخورد)

این موارد را حتماً چک کنید:

• هم‌محوری سنبه و ماتریس در چند سیکل
• مقدار پلیسه در نمونه‌های اولیه
• گیرکردن ضایعات (Slug Pulling)
• کیفیت سطح برش و تغییرات ابعادی در تولید سری
• صدا/ضربه غیرعادی پرس (نشانه آفست یا بارگذاری اشتباه)

نگهداری قالب سنبه‌زنی: برنامه سرویس که هزینه را نصف می‌کند

نگهداری اصولی یعنی پیشگیری از توقف خط.

برنامه نگهداری پیشنهادی

• روزانه: تمیزکاری، بررسی ظاهری لب‌پریدگی، روانکاری نقاط لازم
• هفتگی: کنترل پلیسه و تغییرات کیفیت لبه، چک استریپر و فنرها
• ماهانه/دوره‌ای: بررسی لقی‌ها، گاید پین/بوش، تراز بودن مجموعه، تیزکاری برنامه‌ریزی‌شده

علائم هشدار که باید جدی بگیرید

• افزایش ناگهانی پلیسه
• تغییر صدا یا ضربه پرس
• گیرکردن ضایعات در ماتریس
• بیضی شدن سوراخ یا تغییر قطر
• شکست‌های تکرارشونده سنبه در یک نقطه مشخص

عیب‌یابی سریع (برای مدیر تولید و اپراتور)

جمع‌بندی

قالب سنبه‌زنی فقط «یک ابزار» نیست؛ یک سیستم تولید است. اگر طراحی لقی، گایدینگ، انتخاب فولاد و برنامه نگهداری درست باشد، نتیجه‌اش:

• کاهش توقف خط
• کاهش ضایعات
• افزایش عمر سنبه و ماتریس
• و در نهایت کاهش بهای تمام‌شده قطعه است.

سوالات متداول

لقی قالب سنبه‌زنی چقدر باید باشد؟

به جنس و ضخامت ورق، کیفیت لبه مورد انتظار و نوع عملیات بستگی دارد؛ لقی یک پارامتر طراحی است و باید مهندسی شود.

چرا سنبه مدام می‌شکند؟

معمولاً به‌خاطر بارگذاری خارج از محور، لقی خیلی کم، گایدینگ ضعیف یا عملیات حرارتی نامناسب.

چطور عمر قالب را زیاد کنیم؟

انتخاب فولاد درست + عملیات حرارتی صحیح + طراحی استریپر/گایدینگ + سرویس و تیزکاری دوره‌ای.
