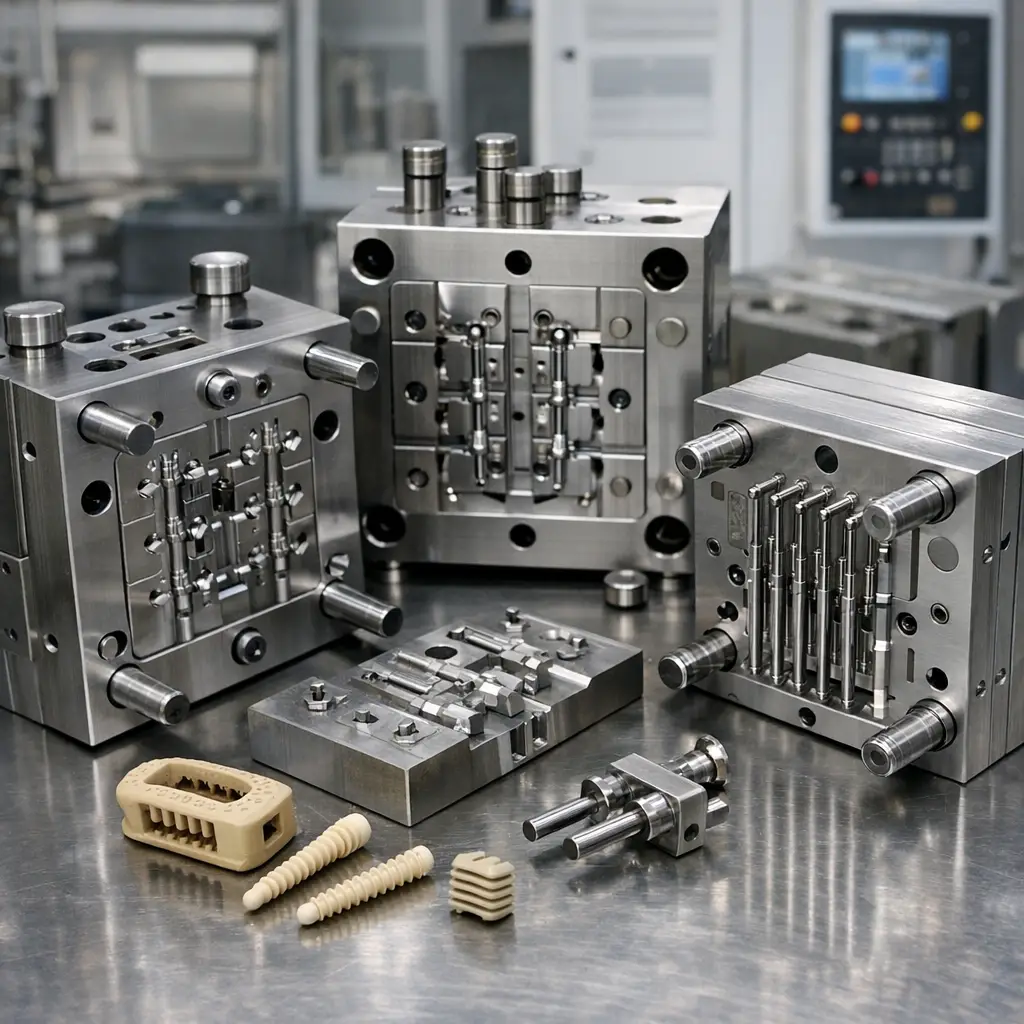

راهنمای جامع قالب‌سازی و تزریق پلاستیک پزشکی PEEK (پلی‌اتر اتر کتون)

پلیمر PEEK (Polyether ether ketone) به دلیل زیست‌سازگاری بالا، مقاومت شیمیایی بی‌نظیر و خواص مکانیکی مشابه استخوان انسان، به استاندارد طلایی در تولید ایمپلنت‌ها و تجهیزات جراحی تبدیل شده است. با این حال، قالب تزریق پزشکی PEEK به دلیل رفتار ترمودینامیکی خاص این پلیمر، یکی از پیچیده‌ترین شاخه‌های قالب‌سازی صنعتی محسوب می‌شود.

در این راهنمای تخصصی، به بررسی دقیق الزامات مهندسی، طراحی راهگاه‌ها، کنترل حرارت و استانداردهای مورد نیاز برای تزریق موفقیت‌آمیز PEEK گرید پزشکی می‌پردازیم.

جهت مشاوره رایگان، استعلام قیمت لحظه‌ای و ثبت سفارش تماس بگیرید:

 ۰۲۱-۵۶۵۷۵۱۱۱ (خط ویژه دفتر)

 ۰۹۱۲-۳۲۲۱۷۵۷ (مشاوره مستقیم)

 ۰۹۰۰-۹۵۰۴۰۲۵ (پشتیبانی فروش)

چرا تزریق PEEK با پلاستیک‌های معمولی متفاوت است؟

پلیمر PEEK یک ترموپلاستیک با کارایی فوق‌العاده بالا (High-Performance) است. تفاوت اصلی در پروفیل دمایی آن است. در حالی که پلاستیک‌های معمولی مانند ABS یا پلی‌کربنات در دماهای پایین تزریق می‌شوند، PEEK برای ذوب شدن به دمایی بین 340∘C340^\circ C340∘C تا 400∘C400^\circ C400∘C نیاز دارد.

علاوه بر دمای سیلندر، دمای خود قالب (Mold Temperature) باید به طور مداوم بین 160∘C160^\circ C160∘C تا 200∘C200^\circ C200∘C نگه داشته شود تا بلورینگی (Crystallinity) پلیمر به درستی شکل بگیرد. اگر قالب به اندازه کافی گرم نباشد، قطعه خروجی شکننده، کدر و فاقد خواص مکانیکی لازم برای مصارف پزشکی خواهد بود.

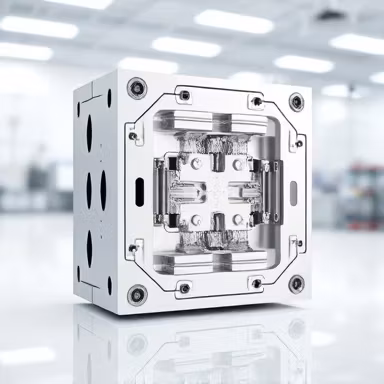

الزامات حیاتی در طراحی قالب تزریق پزشکی PEEK

برای ساخت قالبی که بتواند هزاران قطعه پزشکی را با تلرانس‌های میکرونی تولید کند، رعایت اصول زیر الزامی است:

۱. انتخاب فولاد مناسب برای قالب

به دلیل دماهای پردازش بسیار بالا و احتمال خروج گازهای خورنده در صورت تخریب حرارتی مواد، فولادهای معمولی قالب‌سازی (مانند P20) برای PEEK مناسب نیستند. قالب باید از فولادهای ضدزنگ سخت‌کاری شده و مقاوم در برابر حرارت مانند فولادهای گرید H13 یا S136 (با سختی حداقل $50-54HRC$) ساخته شود.

۲. سیستم مدیریت حرارت (Thermal Management)

گرم کردن قالب تا 200∘C200^\circ C200∘C با سیستم‌های گردش آب امکان‌پذیر نیست. قالب تزریق PEEK باید مجهز به:

• سیستم‌های گردش روغن داغ (Hot Oil Temperature Controllers)
• یا کارتریج‌های گرمایش الکتریکی (Electric Heaters) با ترموکوپل‌های دقیق باشد.
• همچنین استفاده از صفحات عایق حرارتی (Insulation Boards) بین قالب و صفحات دستگاه تزریق برای جلوگیری از اتلاف انرژی و آسیب به دستگاه ضروری است.

۳. طراحی سیستم راهگاه (Runner) و گلویی (Gate)

پلیمر PEEK در حالت مذاب ویسکوزیته (گرانروی) بالایی دارد و به سرعت منجمد می‌شود.

• ضخامت راهگاه‌ها: باید حداقل ۲۰ تا ۳۰ درصد بزرگتر از راهگاه‌های پلاستیک‌های استاندارد در نظر گرفته شود.
• نوع Gate: گیت‌های نقطه‌ای (Pin-point) و زیردریایی (Submarine) به دلیل ایجاد تنش برشی بالا، ممکن است باعث تخریب مواد شوند. استفاده از گیت‌های لبه‌ای (Edge Gate) یا گیت‌های مستقیم با ابعاد بزرگتر توصیه می‌شود.
• سیستم راهگاه گرم (Hot Runner): در صورت استفاده، باید از نازل‌های مخصوص دمای بالا (بالای 400∘C400^\circ C400∘C) با کنترلرهای حرارتی مستقل استفاده شود تا از ایجاد نقاط سرد (Cold Spots) جلوگیری گردد.

۴. مدیریت انقباض (Shrinkage)

نرخ انقباض PEEK گرید پزشکی معمولاً بین $1.0\%$ تا $2.5\%$ است (بسته به میزان الیاف کربن یا شیشه افزوده شده). طراح قالب باید این انقباض را با دقت ریاضیاتی در نرم‌افزارهای شبیه‌ساز (مانند Moldflow) محاسبه کند تا ابعاد نهایی ایمپلنت یا ابزار جراحی کاملاً با نقشه اصلی مطابقت داشته باشد.

جهت مشاوره رایگان، استعلام قیمت لحظه‌ای و ثبت سفارش تماس بگیرید:

 ۰۲۱-۵۶۵۷۵۱۱۱ (خط ویژه دفتر)

 ۰۹۱۲-۳۲۲۱۷۵۷ (مشاوره مستقیم)

 ۰۹۰۰-۹۵۰۴۰۲۵ (پشتیبانی فروش)

استانداردهای تولید و تزریق PEEK برای تجهیزات پزشکی

قالب‌گیری قطعات پزشکی تنها به یک قالب خوب محدود نمی‌شود؛ محیط تولید نیز باید ایزوله باشد:

• تولید در اتاق تمیز (Cleanroom): تزریق PEEK برای ایمپلنت‌های دائمی (مانند قفسه‌های ستون فقرات) باید در اتاق‌های تمیز کلاس ۷ یا ۸ (ISO Class 7/8) انجام شود تا از ورود ذرات معلق و آلودگی‌های بیولوژیکی به بافت پلیمر جلوگیری شود.
• رعایت استاندارد ISO 13485: تمام مراحل طراحی قالب، تست‌های اولیه (T0, T1) و تولید انبوه باید تحت سیستم مدیریت کیفیت تجهیزات پزشکی مستندسازی شود.
• جلوگیری از آلودگی متقاطع (Cross-Contamination): سیلندر و ماردون دستگاه تزریق باید پیش از استفاده برای PEEK پزشکی، با مواد پاک‌کننده مخصوص (Purging Compounds) در دماهای بالا کاملاً تمیز شوند. هیچ اثری از پلیمرهای قبلی نباید در سیلندر باقی بماند.

سوالات متداول

سوال: دمای قالب برای تزریق PEEK پزشکی چقدر باید باشد؟

پاسخ: دمای قالب برای تزریق PEEK باید به طور پیوسته بین 160∘C160^\circ C160∘C تا 200∘C200^\circ C200∘C حفظ شود تا فرآیند کریستالیزاسیون پلیمر به درستی انجام شده و قطعه دارای خواص مکانیکی کامل باشد.

سوال: بهترین فولاد برای ساخت قالب تزریق PEEK چیست؟

پاسخ: به دلیل دمای پردازش بسیار بالا (تا 400∘C400^\circ C400∘C)، بهترین انتخاب استفاده از فولادهای ضدزنگ سخت‌کاری شده مانند H13 یا S136 با سختی بالای $50HRC$ است.

سوال: آیا قطعات تزریق شده با PEEK قابلیت استریل شدن دارند؟

پاسخ: بله، PEEK گرید پزشکی در برابر تمامی روش‌های رایج استریلیزاسیون از جمله اتوکلاو (بخار داغ)، اشعه گاما و گاز اتیلن اکساید (EtO) کاملاً مقاوم است و خواص خود را از دست نمی‌دهد.

نتیجه‌گیری

طراحی و ساخت قالب تزریق پزشکی PEEK نیازمند تخصص ترکیبی در حوزه‌های ترمودینامیک، متالورژی و مهندسی پزشکی است. سرمایه‌گذاری روی فولادهای باکیفیت، سیستم‌های کنترل حرارت دقیق و شبیه‌سازی‌های پیش از ساخت، تنها راه برای تضمین تولید قطعاتی است که می‌توانند استانداردهای سخت‌گیرانه FDA و CE را پاس کرده و سلامت بیماران را تضمین کنند.
